您現在的位置:網站首頁--產品展示--旋片式真空泵系列--2XZ型旋片式真空泵
產品名稱:2XZ型旋片式真空泵
2XZ型旋片式真空泵

一、2XZ型旋片式真空泵概述:

2XZ型旋片式真空泵為雙級直聯結構,它的工作性能由高壓級與低壓級二部份組成,它的吸入口與真空設備連接,在運轉時將容器內的氣體大量吸入與排出,當設備獲得真空時,高壓級排氣閥封閉,高壓級入口的氣體將轉送到第二級,并經第二級吸入與排出真空設備可獲得了一定的真空,2XZ型旋片式真空泵的技術參數為6×10-2 Pa,泵與電機連軸,高轉速,外型小,結構緊湊,流動性工作方便,可用于電真空器件制造、保溫瓶制造、真空焊接、印刷、吸塑、制冷設備修理以及儀器儀表配套等。因為它具有體積小、質量輕、操聲低等優點,所以更適宜于實驗室里使用。

二、2XZ型旋片式真空泵的型號意義:

2XZ型旋片式真空泵的型號意義
三、2XZ型旋片式真空泵的性能參數表:

參數/型號

2XZ-0.25

2XZ-0.5

2XZ-1

2XZ-2

2XZ-4

抽氣速率m3/h(L/S)

50(HZ)

0.9(0.25)

1.8(0.5)

3.6(1)

7.2(2)

14.4(4)

60(HZ)

1.1(0.3)

2.1(0.6)

4.3(1.2)

8.6(2.4)

17.2(4.8)

極限壓力

(Pa)

分壓力

≤6×10-1

≤6×10-2

≤6×10-2

≤6×10-2

≤6×10-2

全壓力

≤6.5

≤1.33

≤1.33

≤1.33

≤1.33

50HZ

轉速(r/min)

1400

1400

1400

1400

1400

60HZ

轉速(r/min)

1720

1720

1720

1720

1720

電機功率

0.12

0.18

0.25

0.37

0.55

電源電壓(V)

220

220/380

220/380

220/380

220/380

進氣口口徑(外徑)

φ15

φ20

φ20

φ30

φ30

噪音(dBA)

63

65

65

68

68

容油量 (L)

0.5

0.6

0.7

1

1.2

外形尺寸

403×130×240

447×168×260

469×168×260

514×168×282

565×168×282

重量(Kg)毛重/凈重

16/15

17/16

18/17

22/20

24/22


參數/型號

2XZ-6

2XZ-8

2XZ-15

2XZ-25

抽氣速率(L/s)

50(HZ)

21.6(6)

28.8(8)

54(15)

90(25)

60(HZ)

26(7.2)

34.5(9.6)

64.8(18)

108(30)

極限壓力

分壓力

≤4×10-2

≤4×10-2

≤4×10-2

≤4×10-2

(Pa)

全壓力

≤1

≤1

≤1

≤1

轉速(r/min)

50(HZ)

1400

1400

1400

1400

60(HZ)

1720

1720

1720

1720

電機功率

0.75

1.1

1.5

2.2

電源電壓(V)

380

380

380

380

進氣口口徑

KF -40

KF -40

KF -40

KF -50

噪音(dBA)

68

70

70

72

容油量(L)

2

3

4

5

外形尺寸

565×200×342

650×240×430

700×240×430

770×240×430

毛重/凈重(Kg)

50/40

70/60

86/75

98/85

四、2XZ型旋片式真空泵的工作原理及結構圖:

2XZ旋片式真空泵系雙級高速直聯結構旋片式真空泵。它有偏心地裝在泵腔內的轉子,及轉子槽內的旋片。轉子帶動旋片轉時,旋片緊貼腔壁,把進、排氣口分隔開來,并使進氣積腔容積周期性地擴大而吸氣,排氣腔容積則周期性地縮小而壓縮氣體,推開排氣閥排氣,從而獲得真空。圖一為2XZ型旋片式真空泵工作原理示意圖。雙級是兩個單級串聯而成。

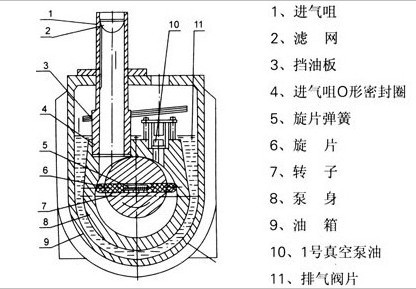

2XZ型旋片式真空泵的結構圖
圖一:2XZ型旋片式真空泵的結構圖
五、2XZ型旋片式真空泵的安裝尺寸表:

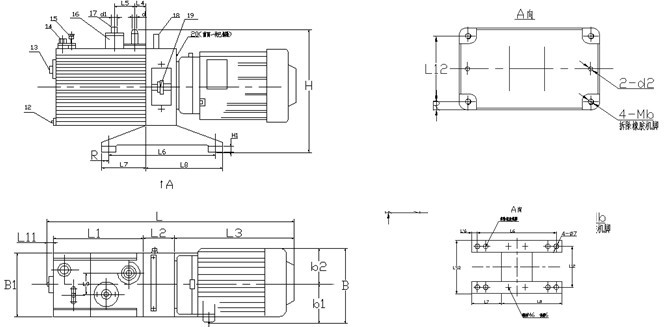

2XZ型旋片式真空泵的安裝尺寸圖

型號

矩形管

L7

L8

L6

L’6

L12

L’12

2XZ-0.25

30×20

61

156

175

70

109

2XZ-0.5/1

30×20

73

182

240

7.5

88

118

2XZ-2/4

40×25

102

188

270

10

94

134

2XZ-8

40×25

102

192

255

19.5

140

180

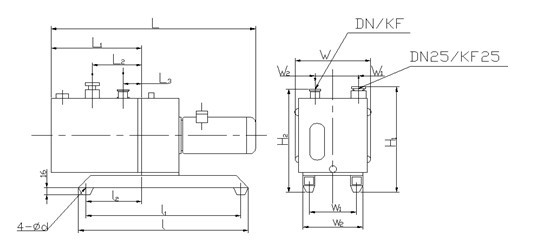

2XZ型旋片式真空泵安裝尺寸圖

型號

L

L1

L2

L3

l

l1

l2

W

W1

W2

w1

w2

H1

H2

DN

KF

Φd

2XZ-6

550

220

105

64

302

250

85

175

55

66

136

182

315

280

25

40

7

2XZ-8

624

255

175

64

495

455

180

238

75

100

182

232

414

388

25

40

8

2XZ-15

703

315

175

64

495

455

180

238

75

100

182

232

414

388

25

40

8

2XZ-25

743

355

175

64

495

455

180

238

75

100

182

232

414

388

25

50

8

六、2XZ型旋片式真空泵的特點:

2XZ型旋片式真空泵具有體積小,重量輕、噪聲低、起動方便等優點。此外,還有防止返油的措施(2XZ-8)和無防止油封漏油污染場地的措施。
1、2XZ型旋片式真空泵是獲得真空的基本設備,它可單獨作用,亦可作為各類高真空系統的前級泵和預抽泵組成羅茨旋片真空機組
2、2XZ型旋片式真空泵進氣口連續敞通大氣運轉,不得超過三分鐘。
3、泵不適用于抽除對金屬有腐蝕性的,對泵油起化學反應的、含有顆粒塵埃的氣體,以體含氧過高的,有爆炸性的氣體。
4、泵有得作壓縮泵或輸送泵用。
5、2XZ型旋片式真空泵的工作環境:溫度5℃-40℃范圍內,相對溫度不大于90%,進氣口壓強小于1333Pa的條件下允許長期連續運轉。
6、裝接電源時,按電機標牌的規定接線,應注意電機旋轉方向與支座上的箭頭方向一致。
7、連續被抽容器的管道,其直徑應不小于泵的進氣口直徑,且管道應短和彎頭少,同時注意管道的泄漏。
8、每次起動前著重查看油位,以停泵時注油至油標玻璃直徑的4/5高度為宜。
9、具泵油采用清潔的1號或100號真空泵油。
10、2XZ型旋片式真空泵可在通大氣或任何真空度下一次起動。XZ-1單級型泵如果起動困難,可撥掉進氣管塞帽起動,隨后投入運轉。

七、2XZ型旋片式真空泵操作須知:

1.查看油位,以停泵時注油至油標中心為宜。過低對排氣閥不能起油封作用,影響真空度。過高,可能會引起通大氣起動時噴油。運轉時,油位有所升高,屬正,F(xiàn)象。油采用規定牌號的清潔真空泵油,從加油孔加入。加油畢后,應旋一上螺塞。油宜經過濾,以免雜物進入2XZ型旋片式真空泵,堵塞油孔。

2.2XZ型旋片式真空泵可在通大氣或任何真空度下一次起動。泵口如裝接真空閥,應與2XZ真空泵同時動作。

3.環境溫度過高時,油的溫度升高,粘度下降,飽和蒸汽壓會增大,會引起2XZ型旋片式真空泵極限真空有所下降,特別是用熱偶計測得的全壓強。如加強通風散熱,或改善泵油性能,極限真空可得到改善。

4.檢查2XZ型旋片式真空泵的極限真空以壓縮式水銀真空計為準,如計經充分預抽校驗,泵溫達到穩定,泵口與計直接接通,運轉30分鐘內,將達到極限真空?倝簭娪嫓y得之值與泵油和真空計、規管誤差有關,有時誤差甚至可很大,只能作參考。

5.如相對濕度較高,或被抽氣體含較多可凝性蒸汽,接通被抽容器后,宜打開氣鎮閥,運轉20~40分鐘后關閉氣鎮閥。停泵前,可開氣鎮閥空載運動30分鐘,以延長2XZ型旋片式真空泵泵油壽命。

6.2XZ型旋片式真空泵用油選擇:泵油的粘度影響起動功率和泵的極限真空,粘度高時對真空度有利,起動功率則大一些。油在泵溫下的飽和蒸汽壓則會影響泵的極限總壓強,越低越好。高速真空泵油和3#擴散泵油的粘度較1號真空泵油大,飽和蒸汽壓較1號真空泵油低,但3#擴散泵油價格較高。具體選什么油,可根據上述介紹結合具體使用要求來選擇。

   (1)一般情況下,凡希望總壓強在6X10-2帕以上的應用上海飛魯真空泵油。4升/秒以下小泵也可用1號真空油泵代,8升/秒以上直聯泵可用3#擴散泵油代。
   (2)如果對真空度要求不高,且油的污染更換頻繁,真空泵油供應困難,可采用50號機械油代替。
   (3)如果環境溫度低,起動困難,極限真空要求不高,可采用粘度較上略低的真空泵油或機械油。

八、2XZ型旋片式真空的維護和保養:


①、2XZ型旋片式真空泵注意事項:

1.保證泵的清潔,防止雜物進入泵內。
2.保持油位。
3.注意觀察油的清潔,若泵油變臟、混濁、水份或其它揮發性物質進入2XZ型旋片式真空泵內而影響極限真空時,可開氣鎮閥凈化之,觀察極限真空回升情況,數小時無效,應更換泵油,必要時可再次更換。換油方法:泵運轉約半小時,使油變稀,停泵從放油孔放油,再敞開進氣口運轉10~20秒鐘,此間可從吸氣口緩緩加入少量清潔泵油,以更換泵腔內存油。如出來的油很臟,后者可重復進行。
4.不可混入柴油、汽油等其它飽和蒸汽壓較大的油類,以免降低極限真空。拆洗2XZ型旋片式真空泵內零件時,一般用紗布擦拭即可以。有金屬碎屑、砂泥或其它有害物質必須清洗時,可用汽油等擦洗,干燥后方可裝配,切忌用汽油浸泡。
5.倘若因泵需拆開清洗或檢修,必須注意拆裝步驟,以免損壞機件。

②、2XZ型旋片式真空泵拆裝步驟簡述如下:

(一)、拆卸2XZ型旋片式真空泵:
1.放油
2.松開進氣咀法蘭螺釘,拔出進氣咀,松開氣鎮閥法蘭螺釘,拔出氣鎮閥。
3.拆下2XZ型旋片式真空泵油箱。
4.拆除止回閥開口銷,拆下止回閥葉輪。
5.拆除支座與泵的連接螺釘,拆下2XZ型旋片式真空泵裝件,電機拆否視方便而定。
6.松開泵蓋螺釘,拆下泵蓋,拉出二轉子及旋片。拆下低級轉子時,麻先拆下開口銷。
(二)、裝配2XZ型旋片式真空泵:
1.用紗布擦凈零件,防止回絲堵塞油孔,最好用清洗液和刷子清洗。
2.把旋片裝入轉子槽內后,把高級轉子裝入定子即泉身內,裝L高級泵蓋、銷、螺釘、鍵、聯軸節,用手旋轉,應無泄阻和明顯輕重,裝時應使定子頂面朝下,以借助重力使轉子貼近定子圓弧面,此間隙最好在0.0lmm。
3.低級轉子裝配方法同上。
4.裝上2XZ型旋片式真空泵止回閥葉輪等止回零件,應使止回閥頭平面對準進油咀油孔,按工作時的轉向旋轉轉子并用手輕輕反向擋住葉輪,油孔應時開時閉,調整閥頭平面最大開啟高度為O.8~1.2毫米,具體可移動止回閥座、橡膠止回閥頭在閥桿孔中的位置來實現。簡便查法:面對葉輪,使Φ3mm傳動銷處于右手水平位置,順時針方向撥動葉輪,此時止回閥頭平面的開啟高度近于最大,應為0.8~1.2mm。轉子停止在任何位置,手從葉輪上松開后,止回閥頭應自動落下關閉油孔。
5.裝上2XZ型旋片式真空泵的排氣閥、擋油板等零件。
6.把泵部、鍵、聯軸節、電機裝在支座上。
7.裝油箱。
8.插入進氣咀,氣鎮閥,裝上法蘭固緊。

注意:1、裝配時2XZ型旋片式真空泵磨擦面涂上清潔真空泵油。2、記住零件原裝配位置,可減少跑合時間。3、緊固件應無松動。


2XZ型旋片式真空泵的選型須知:

一、請?zhí)峁┮韵略敿?xì)數據:①2XZ型旋片式真空泵的產品名稱與型號②2XZ型旋片式真空泵的真空度要求單位PA或MPA③2XZ型旋片式真空泵速要求單位L/S或M3/MIN④2XZ型旋片式真空泵的使用與否和工作條件⑤2XZ型旋片式真空泵的電機功率(KW)⑥2XZ型旋片式真空泵的轉速(r/min)⑦2XZ型旋片式真空泵的電壓〔V〕⑧2XZ型旋片式真空泵的進出口口徑⑨2XZ型旋片式真空泵否帶附件,以便我們的為您正確選型。

二、若已經由設計單位選定我公司的2XZ型旋片式真空泵的產品型號,請按2XZ型旋片式真空泵型號直接向公司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技術專家為您選型確認。
